Восстановление гидроцилиндров лесных машин

Восстановление гидроцилиндров лесных машин

Проект восстановления гидроцилиндров лесных машин полимерными материалами



Введение

Одно из направлений повышения эффективности производства - его переоснащение современной техникой, внедрение передовых технологических процессов и достижений современной науки.

В лесной промышленности и лесном хозяйстве таким направлением наряду с увеличением единичной мощности выпускаемой техники, повышением ее надежности и эффективности является массовый переход на гидрофицированную технику, позволяющую повысить производительность труда благодаря облегчению управления машинами, сокращению времени рабочего цикла, механизации вспомогательных операций. Широкое внедрение машин с гидроприводом поставило перед механизаторами лесной промышленности и лесного хозяйства задачу обеспечения их качественного технического обслуживания и ремонта, а следовательно, и эффективного использования.

Основными преимуществами гидропривода являются: независимое расположение привода и возможность любого разветвления мощности, простота кинематических схем и создание больших передаточных чисел, легкость реверсирования исполнительного механизма, достаточная скорость выполнения технологических операций, возможность предохранения от перегрузок, стандартизация и унификация деталей и сборочных единиц.

В гидроприводе лесных машин широко применяются гидроцилиндры. Они отличаются сравнительно малыми габаритными размерами и массой на единицу передаваемой мощности, бесступенчатым регулированием скорости, удобством эксплуатации, высоким коэффициентом полезного действия и другими положительными факторами, которые способствуют их распространению. Поэтому выпуск гидроцилиндров приобретает особо важное значение. Однако их изготовление и ремонт при существующей технологии - очень трудоемкий и сложный процесс, требующий больших затрат труда и средств.

Эффективное повышение производительности труда при ремонте цилиндров с использованием существующих технологических процессов практически невозможно. Необходимы качественно новые технологические процессы. К ним прежде всего следует отнести нанесение полимерных покрытий на грубо обработанные внутренние поверхности цилиндров, позволяющие получать высокую точность и чистоту поверхности цилиндров без механической обработки. Вопросам технологии нанесения покрытий на внутренние поверхности гидроцилиндров, надежности их работы посвящен настоящий проект.

1. Обзор номенклатуры гидроцилиндров и способы их восстановления.

1.1. Номенклатура гидроцилиндров лесных машин.

Гидроцилиндры являются простейшими гидродвигателями, выходное звено которых совершает возвратно-поступательное движение, причем выходным (подвижным) звеном может быть как шток или плунжер, так и корпус гидроцилиндра.

Основными параметрами гидроцилиндров являются их внутренний диаметр, диаметр штока, ход поршня и номинальное давление, определяющее его эксплуатационную характеристику и конструкцию, в частности тип применяемых уплотнений, а также требования к качеству обработки и шероховатости внутренней поверхности гидроцилиндра и наружной поверхности штока. Гидроцилиндры бывают одно- и двустороннего действия.

Характерная особенность гидроцилиндра одностороннего действия (рис.1.1., а) заключается в том, что усилие на выходном звене (например, штоке), возникающее при нагнетании в рабочую полость гидроцилиндра жидкости под давлением, может быть направлено только в одну сторону (рабочий ход). В противоположном направлении выходное звено перемещается, вытесняя при этом жидкость из гидроцилиндра, только под влиянием возвратной пружины 6 или другой внешней силы, например, силы тяжести.

Поршневые гидроцилиндры одностороннего действия на лесных машинах применяют обычно в системах управления и для привода некоторых вспомогательных механизмов.

Гидроцилиндры двустороннего действия (рис.1.1., б) в отличие от гидроцилиндров одностороннего действия включают в себя две рабочие полости, поэтому усилие на выходном звене и его перемещение могут быть направлены в обе стороны в завиимости от того, в какую из полостей нагнетается рабочая жид-

кость (противоположная полость при этом соединяется со сливом).Схемы различных вариантов крепления корпуса гидроцилиндра показаны на рис.1.2. Жесткое крепление (рис.1.2., а, б, в) применяют в основном для небольших гидроцилиндров системы управления. В лесных машинах чаще используют шарнирное крепление корпуса гидроцилиндра (рис.1.2., г и д).

Гидроцилиндры рабочего оборудования крепят шарнирно (рис.1.2., д), причем в обоих местах шарнирного крепления - у корпуса и штока - применяют сферические подшипники скольжения типа ШС. Эти подшипники допускают поворот (на небольшой угол) пальца в любой плоскости, обеспечивают свободный монтаж и демонтаж шарнирного соединения и исключают заклинивание его при небольших перекосах из-за неточности изготовления элементов рабочего оборудования.

1.2. Неисправности гидроцилиндров и способы их восстановления.

К основным неисправностям гидроцилиндров можно отнести: нарушение уплотнения поршня, износ поверхности гильзы, срыв резьбы, различные течи через уплотнения, износ гильзы, поршня, штока и др.

У гильзы цилиндра изнашивается внутренняя поверхность, на которой могут быть задиры, глубокие царапины, а также забоины и заусенцы по торцам. Следует отметить, что износ гильзы гидроцилиндра носит бочкообразный характер. Это вызвано тем, что для основных рабочих операций лесных и строительных машин нет необходимости использовать весь возможный ход поршня. Таким образом гильза гидроцилиндра изнашивается в основном в своей центральной части, в то время, как по краям износ имеет минимальные значения.

Отдельные забоины или риски на зеркале цилиндра можно зачищать шкуркой, зернистостью 80 - 120. При значительном износе рабочей поверхности гильзы ее растачивают под ремонтный размер. После расточки зеркало цилиндра подвергается отделочным операциям, т.к. чистота поверхности зеркала должна быть не менее девятого класса. В настоящее время в качестве отделочных операций применяют хонингование, раскатку, притирку, точную расточку, шлифование, полировку и прошивание.

Ремонт штоков можно проводить двумя путями. Первый сводится к обработке штоков по диаметру до ремонтного размера с последующим хромированием, с толщиной слоя не менее 0,021 мм. Второй способ сводится к проточке наружной поверхности на глубину 0,6 - 1 мм, наращиванию металла виброконтактной наплавкой, обработке и хромированию. Погнутые штоки следует править без нагрева, допустимый прогиб, при длине штока до 300 мм, не более 0,15 мм на всей его длине. Резьба на концах штока, в случае ее забоя, прогоняется или заваривается, протачивается и нарезается вновь.

У поршня изнашиваются направляющие поверхности, канавки для поршневых колец и сами кольца.

При большом износе обычно поршни не восстанавливают, а заменяют вновь изготовленными. В настоящее время имеется опыт восстановления поршней наплавкой полиамидной смолой П-6110Л на специальных литьевых формах. Кроме того, разработан метод ремонта поршней с помощью полиамидных чехлов-манжет.

Уплотнительные резиновые кольца заменяются новыми при их износе или потере эластичности.

Собранные гидроцилиндры испытывают на стенде на герметичность и скорость перемещения штока.

1.3. Задачи дипломного проектирования.

Наиболее ответственная операция при ремонте гидроцилиндров заключается в окончательной отделке внутренней поверхности гильзы гидроцилиндра. В разделе 1.2. были приведены отделочные операции, применяемые в настоящее время. Ни один из этих способов не является универсальным. Все они трудоемки, требуют точных станков и высокой квалификации рабочего, что в свою очередь ведет к значительному увеличению стоимости ремонта. Кроме того современные условия эксплуатации при недостатке финансирования служб технического обслуживания приводят к тому, что машины не обслуживаются в установленные сроки и фактически работают на износ. Эти причины ведут к тому, что в деталях возникают запредельные износы, в следствие чего они не могут быть восстановлены обычными способами и их вынуждены утилизировать.

Необходимы качественно новые технологические процессы. К ним прежде всего следует отнести нанесение полимерных покрытий на грубо обработанные внутренние поверхности гидроцилиндров без механической обработки, позволяющие получать высокую точность и необходимую шероховатость поверхности гидроцилиндров без механической обработки. Преимуществом этого способа также является возможность многократного повторения этого процесса без дополнительного снятия слоя металла, т.к. есть возможность выплавить слой изношенного полимера при температурах, немногим более 100о С.

Таким образом задача дипломного проекта состоит в том, чтобы показать перспективность использования данного метода на предприятиях лесопромышленного комплекса.



2. Проектирование технологии ремонта гидроцилиндров с использованием полимерных материалов.

2.1. Условия работы и конструктивно-технологические особенности гидроцилиндров.

Гидроцилиндры лесных машин предназначены для эксплуатации при температуре окружающего воздуха от -40 до +50о С на гидравлических маслах (ВМГЗ, МГ-30, И-20 А), предназначенных для гидроприводов при работе на номинальном давлении 16 МПа (160 кгс/см2). Наибольшее кратковременно допустимое давление не должно превышать 20 МПа (200 кгс/см2).

Гидроцилиндр (рис.2.1.) на давление 160 кгс/см2, используемый для рабочего оборудования экскаватора ЭО-3322А, состоит из следующих основных частей: собственно гидроцилиндра (гильзы 19 с приваренной к ней задней крышкой), навинченной на гильзу 19 передней крышки 9 с отверстием под шток, штока 18 с проушиной 2 и поршня 15. В проушине 2, ввинченной в наружный торец штока 18, и в проушине задней крышки гидроцилиндра установлены с помощью пружинных колец сферические подшипники 1 типа ШС.

Рабочая жидкость подается в поршневую и штоковую полости гидроцилиндра соответственно через отверстия Б и А. Герметичное разделение поршневой и штоковой полостей и передача усилия от давления в рабочей полости на шток 18 создается поршнем 15 с манжетами 14 и уплотнительным кольцом 13. Поршень 15 крепят на внутреннем конце штока 18 гайкой 16, фиксируемой шплинтом 17. Перетечки из полости в полость гидроцилиндра предотвращаются по наружной поверхности поршня манжетами 14, по внутренней - кольцом 13. Манжеты 14 удерживаются от осевого перемещения по поршню 15 манжетодержателями 12.

Передняя крышка 9 фиксируется на резьбе гильзы 19 цилиндра контргайкой 10. Запрессованная в крышке 9 втулка 21

служит направляющей для штока 18.

Утечкам из штоковой полости гидроцилиндра препятствуют установленное в проточке крышки 9 уплотнительное коль-цо 8, а также манжета 6 и уплотнительные кольца 4 и 5 во втулке 21. От осевого перемещения при движении штока манжета 6 удерживается манжетодержателем 7. Со стороны наружного торца крышки 9 установлен грязесъемник 3, который удерживается гайкой 22, ввернутой во внутреннюю резьбу крышки.

На штоке рядом с поршнем 15 установлен демпфер 11, смягчающий удар поршня в переднюю крышку в конце его пол



ного хода. В конце хода штока налево щель между кромкой 20 крышки 9 и конической поверхностью демпфера 11, через которую рабочая жидкость выжимается поршнем из штоковой полости в отверстие А, уменьшается. При этом поршень затормаживается за счет дросселирования масла через уменьшающуюся щель.

2.4. Расчет режимов для операционной карты ремонта

Цилиндр У 4560.092.120.

Стягивание сварного шва задней крышки гидроцилиндра (поз.4).

Используется токарно-винторезный станок 16Б16КА, резец 2102-0005-ВК8-1 ГОСТ 18877-73.

Рассчитываем глубину резания:



 Восстановление гидроцилиндров лесных машин, (2.1.)



где: D - диаметр обрабатываемой поверхности;

d - диаметр обработанной поверхности.



 Восстановление гидроцилиндров лесных машин мм.



Учитывая возможности оборудования и инструмента, снимаем припуск за один проход.

Подачу назначаем как долю от глубины резания.

Для черновой обработки:

S = 0,20 . t = 0,2 . 4 = 0,8 мм/об.

При диаметре заготовки 184 мм, и учитывая стойкость инструмента, принимаем частоту вращения n = 100 об/мин.

Рассчитываем фактическую скорость резания:



 Восстановление гидроцилиндров лесных машин (2.2.)



 Восстановление гидроцилиндров лесных машин м/мин.



Определяем основное время:



 Восстановление гидроцилиндров лесных машин, (2.3.)



где: Lp - длина хода резца;

i - число проходов.



 Восстановление гидроцилиндров лесных машин мин.



Вспомогательное время: Тв = 1,8 мин.

Черновое растачивание цилиндра (поз.1, 3).

Используется горизонтально-расточной станок 2620В, резец Т5К10 ГОСТ 18062-72.

Рассчитываем глубину резания:



 Восстановление гидроцилиндров лесных машин мм.

Подача для черновой обработки:

S = 0,2 . 2 = 0,4 мм/об.

Частоту вращения назначаем n = 380 об/мин.

Рассчитываем скорость резания:



 Восстановление гидроцилиндров лесных машин м/мин.

Основное время:



 Восстановление гидроцилиндров лесных машин мин.



Тв = 1,8 мин.

Заливка полимерного материала в щелевой зазор.

Используется приспособление для заливки полимерного материала собственного изготовления.

А) Обезжиривание внутренней поверхности цилиндра.

Обезжиривание.

Ванна со щелочным раствором .Состав раствора: 50 г соды на 1 л воды. То = 2 мин, Тв = 0,5 мин.

Промывка.

Ванна с водой. То = 1 мин, Тв = 0,5 мин.

Сушка.

Устройство для подачи горячего воздуха (технический фен). То = 3 мин, Тв = 0,5 мин, t = 40o C.

Б) Установка цилиндра на основание приспособления и сборка оснастки.

То = 4 мин, Тв = 1 мин.

В) Нагрев цилиндра в сборе с оснасткой в термошкафе.

То = 18 мин, Тв = 2 мин, t = 50o C.

Г) Нанесение разделительного слоя на формующий стержень.

Дисульфид молибдена (МоS2) в порошке нанести на поверхность формующего стержня при помощи ветоши, пропитанной пастой КПД ТУ 6-02-833-74.

То = 1 мин, Тв = 1 мин.

Д) Приготовление полимерной композиции в стеклянной таре.

Рассчитываем количество композиции на одну гильзу.

 Восстановление гидроцилиндров лесных машин, (2.4.)



где: D - диаметр гильзы после расточки, равен 144 мм;

d - диаметр гильзы номинальный, равен 140 мм;

k - коэффициент потерь, равен 1,2;

g - удельный вес композиции, равен 1,2 г/см3



 Восстановление гидроцилиндров лесных машин кг.



Состав композиции: ЭД-2 - 0,915 кг, пластификатор МГФ-9 - 0,138 кг, графит (ГОСТ 5279-61) - 0,138 кг, отвердитель-полиэтиленполиамин (ПЭПА) - 0,109 кг.

То = 18 мин, Тв = 2 мин.

Е) Заливка полимерной композиции.

То = 9 мин, Тв = 1 мин.

Ж) Нагрев цилиндра в сборе с оснасткой в термошкафе.

То = 18 мин, Тв = 2 мин, t = 80o C.

З) Охлаждение на воздухе.

То = 40 мин, Тв = 5 мин, t = 10 -20o C.

И) Разборка оснастки.

То = 4 мин, Тв = 0,5 мин.

Шток У 4560.096.230.

1. Шлифование поверхности штока (поз.1, 2).

Требуемый размер Ж 79,81 -0,05. Диаметр шлифуемой детали составляет d = 80 мм.

Выбираем шлифовальный круг ПП 600х100х30524А,

Dк = 600 мм.

Используется кругло-шлифовальный станок 3А164. Длина обрабатываемой детали l = 1140 мм. Частота вращения шлифовального круга nк = 400 об/мин. Частота вращения детали nд = 20 об/мин.

Тогда:  Восстановление гидроцилиндров лесных машин м/с.



Глубина резания за рабочий ход t = 0,095 мм. Вертикальная подача Sв = t = 0,095 мм/дв.ход. Продольная подача определяется в долях ширины шлифовального круга: S = 0,3 . Вк = 0,3 . 100 = 30 мм/об.заг., припуск Z = t = 0,095 мм.

При круглом шлифовании на проход учитывается величина врезания и пробега инструмента. Она составляет l1 = 0,2 . Вк = 0,2 . 100 = 20 мм.

Таким образом величина рабочего хода L = l + l1 = 1140 + 20 = 1160 мм.

Тогда основное время:



 Восстановление гидроцилиндров лесных машин, (2.5.)



где: k - поправочный коэффициент на “выхаживание”, при чистовом шлифовании составляет 1,3.



 Восстановление гидроцилиндров лесных машин мин.



Тв = 3 мин.

2. Хромирование поверхности штока (поз.1).

Технологический процесс хромирования охватывает группу операций подготовки деталей, операцию нанесения покрытия и обработку покрытых деталей.

Подготовка деталей.

А) Предварительное обезжиривание в ванне со щелочным раствором.

Состав раствора: 50 г соды на 1 л воды. То = 2 мин, Тв = 0,5 мин.

Б) Заделка отверстий и изоляция участков, не подлежащих хромированию.

Установить текстолитовую заглушку в резьбовое отверстие под проушину. Изолировать хвостовик и торцы штока при помощи липкой полиэтиленовой ленты совместно с лаком ХВЛ-21. То = 5 мин, Тв = 2 мин.

В) Монтаж детали на подвеску и изоляция поверхностей подвески, кроме контактных и защитных катодов, при помощи полиэтиленовой ленты совместно с лаком ХВЛ-21.

То = 4 мин, Тв = 1 мин.

Г) Обезжиривание и промывка в воде.

Обезжиривание произвести путем протирки хромируемой поверхности кашицей из венской извести. То = 3 мин, Тв = 2 мин.

Д) Активирование.

Произвести анодное активирование в хромировочном электролите. Плотность тока D=30 А/дм2, t=60оС, То=1мин., Тв=0,5 мин.

Хромирование.

Выбираем блестящее хромовое покрытие.

Прогреть деталь до температуры электролита в хромировочной ванне, t=60оС.

Состав электролита:

Хромовый ангидрид - 190 г/л

Серная кислота - 1 г/л

Кремнефторид натрия - 5 г/л

Бихромат натрия - 30 г/л

Кадмий металлический - 15 г/л

Для выбранного электролита для получения блестящего хромового покрытия режим работы следующий:

Катодная плотность тока Dк=55 А/дм2

Температура электролита t=60оС

Катодный выход по току h=22%

Скорость осаждения хрома составит:



P=0,047 Dк Ч h = 0,047x55x22=56,9 мкм/час



Рассчитываем необходимую силу тока:



I = Dк Ч F (2.6.)

где: F - площадь хромируемой поверхности, дм2



F = 2pR Ч L = 2 Ч 3,14 Ч 40 Ч 1140= 286368 мм2 = 28,6 дм2



тогда:



I = 55 Ч 28,6 = 1573 A



Для восстановления детали необходимо наращивание слоя хрома толщиной 0,19 мм., кроме того необходим припуск на последующую механическую обработку, принимаем 0,08 мм.,



тогда d=0,27 мм = 270 мкм



Продолжительность хромирования составит:



 Восстановление гидроцилиндров лесных машин (2.7.)



Проводим проверочный расчет:



 Восстановление гидроцилиндров лесных машин (2.8.)



где: С - электрохимический эквивалент

g - плотность хрома

тогда:



 Восстановление гидроцилиндров лесных машин часа = 290 мин.



То=290мин., Тв=5 мин.



Заключительные операции.

Промыть деталь в горячей воде t=65оС, демонтировать с подвески и снять изоляцию.

То=10мин., Тв=3 мин



3. Шлифование штока после хромирования поз. 1.



Требуемый размер Ж 80мм. Диаметр шлифуемой детали составляет d = 80,08 мм.

Выбираем шлифовальный круг ПП 600х100х30524А,

Dк = 600 мм.

Используется кругло-шлифовальный станок 3А164. Длина обрабатываемой детали l = 1140 мм. Частота вращения шлифовального круга nк = 400 об/мин. Частота вращения детали nд = 20 об/мин.

Тогда:  Восстановление гидроцилиндров лесных машин м/с.



Глубина резания за рабочий ход t = 0,04 мм. Вертикальная подача Sв = t = 0,04 мм/дв.ход. Продольная подача определяется в долях ширины шлифовального круга: S = 0,3 . Вк = 0,3 . 100 = 30 мм/об.заг., припуск Z = t = 0,04 мм.

При круглом шлифовании на проход учитывается величина врезания и пробега инструмента. Она составляет l1 = 0,2 . Вк = 0,2 . 100 = 20 мм.

Таким образом величина рабочего хода L = l + l1 = 1140 + 20 = 1160 мм.

Тогда основное время:



 Восстановление гидроцилиндров лесных машин,



где: k - поправочный коэффициент на “выхаживание”, при чистовом шлифовании составляет 1,3.



 Восстановление гидроцилиндров лесных машин мин.



Тв = 3 мин.

3. Стенд для разборки и сборки гидроцилиндров.

3.1. Назначение и область применения стенда.



3.3. Устройство и работа стенда.

3.4. Расчет гидропривода механизма вытягивания-установки штока.

3.5. Электрическая схема стенда.

3.6. Расчеты на прочность и работоспособность

Определение диаметра гидравлических трубопроводов.



Расчет диаметра пальца



Расчет проушины на прочность



Расчет диаметра формующего стержня

Определение диаметра формующего стержня при помощи ЭВМ

Расчет толщины стенок формующего стержня

 Восстановление гидроцилиндров лесных машин3.7. Разработка технологической оснастки.

4. Исследования эксплуатационных характеристик полимерных покрытий.

4.1. Выбор способа нанесения полимерного покрытия.

В настоящее время известно несколько способов нанесения полимерных покрытий на внутренние цилиндрические поверхности, в частности:

Центробежный.

Нанесение покрытий в “кипящем слое”.

Электростатический метод напыления полимеров.

Футеровка цилиндров путем запрессовки тонкостенных полимерных втулок с последующей механической обработкой.

Газопламенное напыление.

Для изготовления металлопластмассовых цилиндров наиболее пригодны центробежный способ и способ запрессовки полимерных втулок в металлические корпуса с последующей механической обработкой. Однако оба способа имеют существенные недостатки. Так, например, при центробежном способе трудно обеспечить высокую точность внутреннего диаметра цилиндра, низка производительность, высока энергоемкость процесса и др. Запрессовка тонкостенных втулок с последующим растачиванием нерациональна вследствие большой трудоемкости.

В настоящее время наиболее приемлемым способом нанесения полимерного покрытия является способ получения полимерных покрытий путем отверждения полимерных композиций в щелевом зазоре.

Способ нанесения полимерного покрытия на внутренние поверхности цилиндра состоит в заполнении жидкой полимерной композицией (с последующим ее отверждением) щелевого зазора между покрываемой поверхностью, соответственно подготовленной для обеспечения хорошей адгезии покрытия, и поверхностью формующего элемента, имеющей высокую чистоту и обработанной с целью исключения к ней адгезии полимера.

Сущность рассматриваемого способа заключается в следующем (рис.4.1.). Металлический цилиндр 3, подлежащий облицовке пластмассой, устанавливается на основании 4. Концентрично цилиндру здесь же укрепляется центральный формующий стержень 2, имеющий диаметр несколько меньший, чем размер внутреннего диаметра цилиндра. Для создания дополнительного объема пластмассы с целью компенсации усадки на цилиндре имеется накладное кольцо 1. Кольцевой зазор 5 между внутренней поверхностью цилиндра и наружной поверхностью стержня, определяющий толщину слоя покрытия 1-5 мм, заполняется пластмассой. Для ограничений наносимого покрытия по высоте и уплотнения его используется подпрессовочное кольцо 6, которое на некоторой стадии полимеризации пластмассы устанавливается между стержнем и накладным кольцом. Под действием необходимого усилия подпрессовочное кольцо, скользя по стержню, осаживается до уровня цилиндра. При этом избыток массы выдавливается в зазор между наружной поверхностью подпрессовочного кольца и внутренней поверхностью накладного кольца.

После отверждения пластмассы приспособление разбирают. Механическая обработка цилиндра с нанесенным слоем покрытия сводится к снятию фасок.

Применение способа обеспечивает высокую чистоту внутренних поверхностей металлопластмассовых цилиндров, точность размеров внутренних диаметров цилиндров, более высокую производительность и экономичность изготовления металлопластмассовых цилиндров по сравнению с центробежным способом нанесения полимерного покрытия.

4.2. Выбор полимерной композиции.

Для нанесения полимерного покрытия на внутренние поверхности цилиндров способом свободной заливки полимерной композиции в щелевой зазор с последующим отверждением удобны холоднотвердеющие пластмассы.

Исследовались композиции на основе акриловых и эпоксидных смол. К акриловым пластмассам относятся бутакрил и

АСТ-Т. Акриловые пластмассы и пластмассы на основе эпоксидных смол коррозионностойки, имеют удовлетворительные механические характеристики, дают малую усадку, обладают малым влагопоглощением и хорошей адгезией (прилипанием) к металлам.

Для улучшения антифрикционных свойств исследуемых пластмасс использован серебристый графит ГОСТ 5279-61. Применение в качестве наполнителя порошкообразного графита снижает усадку пластмассы, что способствует повышению точности формования. Химическая стойкость покрытия при таком наполнителе также возрастает.

Испытания показали, что для составления графитовых композиций на основе акриловых смол оптимальным количеством графита следует считать 10 мас.ч., а для композиций на основе эпоксидных смол - 15 мас.ч. Такие композиции обладают достаточно высокой адгезией (прилипанием) к поверхности металлов, малой усадкой, высокими прочностными характеристиками, хорошими антифрикционными свойствами.

Экспериментально установлено, что для получения полимерных покрытий наилучшими являются композиции состава (мас.ч.):

а) бутакрил (порошок) - 100, бутакрил (жидкость) - 100, графит ГОСТ 5279-61-10;

б) АСТ-Т (порошок) -85, АСТ-Т (жидкость) - 85, графит ГОСТ 5279-61-10;



в) ЭД-20 - 100, пластификатор МГФ-9 - 15, графит (ГОСТ 5279-61) - 15, отвердитель - полиэтиленполиамин (ПЭПА) - 12 -15.

4.3. Точность цилиндров.

Внутренняя поверхность цилиндра, облицованного полимерной композицией, не подвергается механической обработке. Для получения требуемой точности цилиндров необходимо было установить факторы, влияющие на точность формования покрытия.

При нанесении полимерного покрытия на внутреннюю цилиндрическую поверхность формующим элементом служит стержень, устанавливаемый концентрично относительно поверхности. При отвердении полимерной композиции в щелевом зазоре ее усадка направлена по нормали к поверхности цилиндра. После отверждения полимерной композиции внутренний диаметр футерованного цилиндра будет больше диаметра формующего стержня на величину



 Восстановление гидроцилиндров лесных машин, (4.1.)



где  Восстановление гидроцилиндров лесных машин - усадка полимера в первые сутки после нанесения покрытия;

 Восстановление гидроцилиндров лесных машин - усадка за время  Восстановление гидроцилиндров лесных машин.

Величина  Восстановление гидроцилиндров лесных машин не зависит от диаметра цилиндра, но прямо пропорциональна толщине слоя полимерного покрытия:



 Восстановление гидроцилиндров лесных машин, (4.2.)



где ky - коэффициент пропорциональности, выражающий несвободную усадку полимера;

t - толщина слоя полимерного покрытия.

Величина ky равна сумме величин ky24 и ky Восстановление гидроцилиндров лесных машин, выражающих усадку через сутки после нанесения полимерного покрытия и усадку за время  Восстановление гидроцилиндров лесных машин, т.е.



ky=ky24+ky Восстановление гидроцилиндров лесных машин. (4.3.)



Значения k для ряда полимерных композиций, применяемых с целью нанесения покрытия, приведены в табл. 4.1.





Таблица 4.1.



Определение коэффициентов усадки.

Примерная композиция

ky24

ky Восстановление гидроцилиндров лесных машин

ky=ky24+ky Восстановление гидроцилиндров лесных машин

АСТ-Т + 10% графита

0,017

0,005

0,022

Бутакрил + 10% графита

0,017

0,005

0,022

ЭД-20 + 15% графита, отвердитель ПЭПА

0,015

0,005

0,020



Анализ данных измерений внутренних диаметров цилиндров с полимерными покрытиями показал, что рассеивание величины усадки подчиняется закону нормального распределения. Основные статистические характеристики, определяющие распределение исследуемых размеров - центр группирования  Восстановление гидроцилиндров лесных машин и среднее квадратическое отклонение  Восстановление гидроцилиндров лесных машин, выражены следующими соотношениями:



 Восстановление гидроцилиндров лесных машин, (4.4.)



где ky - коэффициент пропорциональности, значения которого для ряда полимерных композиций приведены в табл. 4.1;

t - толщина слоя полимерного покрытия;



 Восстановление гидроцилиндров лесных машин, (4.5.)



где  Восстановление гидроцилиндров лесных машин,  Восстановление гидроцилиндров лесных машин - верхняя и нижняя границы рассеивания величины усадки. Границы рассеивания  Восстановление гидроцилиндров лесных машин также пропорциональны толщине полимерного покрытия, т.е.



 Восстановление гидроцилиндров лесных машин, (4.6.)



где ky2 - коэффициент пропорциональности;

t - толщина слоя покрытия;



 Восстановление гидроцилиндров лесных машин, (4.7.)



где ky1 - коэффициент пропорциональности;

t - толщина слоя покрытия.

Среднее квадратическое отклонение  Восстановление гидроцилиндров лесных машин выражается зависимостью



 Восстановление гидроцилиндров лесных машин Восстановление гидроцилиндров лесных машин. (4.8.)



Значения коэффициентов ky, ky1и ky2 для ряда композиций приведены в табл. 4.2.



Таблица 4.2.

Полимерная композиция

ky

ky1

ky2

АСТ-Т + 10% графита, жидкость - порошок 1:1

0,022

0,008

0,036

Бутакрил + 10% графита, жидкость - порошок 1:1

0,022

0,008

0,036

ЭД-20 + 15% графита, отвердитель ПЭПА

0,20

0,01

0,030

 Восстановление гидроцилиндров лесных машин

4.4. Прочность адгезии и внутренние напряжения в полимерных покрытиях.

Надежность работы гидроцилиндров с полимерными покрытиями определяется главным образом прочностью адгезии пластмассы к поверхности металла, т.е. прочность адгезии должна быть значительно выше всех возможных внутренних напряжений, возникающих в полимерном покрытии. Это условие может быть представлено выражением

 Восстановление гидроцилиндров лесных машин

 Восстановление гидроцилиндров лесных машин, (4.9.)



где  Восстановление гидроцилиндров лесных машин - величина прочности адгезии к поверхности металла;

 Восстановление гидроцилиндров лесных машин - суммарные напряжения в слое полимерного покрытия.

Напряжения, возникающие в слое полимерного покрытия, могут быть представлены выражением



 Восстановление гидроцилиндров лесных машин Восстановление гидроцилиндров лесных машин, (4.10.)



где  Восстановление гидроцилиндров лесных машин - усадочные напряжения, возникающие вследствие химической усадки полимера;

 Восстановление гидроцилиндров лесных машин - термические напряжения, возникающие вследствие разности коэффициентов линейного расширения металла и пластмассы при температурных перепадах;

 Восстановление гидроцилиндров лесных машин - рабочие напряжения, возникающие от давления рабочей среды.

Таким образом, при нанесении полимерного покрытия на поверхности цилиндров необходима количественная оценка прочности адгезии данного полимера к поверхности металла и всех возможных внутренних напряжений, возникающих в полимерном покрытии, действующих против сил адгезии. Это позволяет определить надежность соединения полимера с металлом и работоспособность металлопластмассового изделия в целом.

Прочность адгезии полимерных композиций на основе акриловых и эпоксидных смол к поверхности металлов определяли следующим образом.

Цилиндрические образцы, состоящие из двух половин, были склеены исследуемой полимерной композицией в специальной обойме, обеспечивающей их соосность. Склеенные образцы закрепляли в зажимах разрывной машины и разрушали клеевое соединение с фиксированием максимальной нагрузки. Для каждого варианта испытывали 50 склеенных образцов. Прочность адгезионного соединения определяли по формуле



 Восстановление гидроцилиндров лесных машин, (4.11.)



где P - разрушающая нагрузка, Н;

F - площадь образца, м2 .

Прочность адгезии композиций на основе пластмассы бутакрил к поверхности стали составляет 20 МПа, прочность адгезии композиции на основе пластмассы АСТ-Т - 19,3 МПа, прочность адгезии композиции на основе эпоксидной смолы ЭД-20 - 18,6-23,0 МПа.

Как показали исследования, наибольшими по величине и соответственно наиболее опасными являются термические напряжения, возникающие вследствие разности коэффициентов линейного расширения полимера и металла. Такие напряжения могут быть определены расчетным путем по формуле



 Восстановление гидроцилиндров лесных машин, МПа. (4.12.)



Здесь  Восстановление гидроцилиндров лесных машин - коэффициент линейного расширения полимера, 1/град;

 Восстановление гидроцилиндров лесных машин - то же металла, 1/град;

 Восстановление гидроцилиндров лесных машинТ - перепад температуры, К

 Восстановление гидроцилиндров лесных машин - модуль упругости полимера, Н/м2;

 Восстановление гидроцилиндров лесных машин - коэффициент Пуассона полимера;



 Восстановление гидроцилиндров лесных машин, (4.13.)

где Тс - температура склеивания полимера;

Тр - рабочая температура.

Для композиций на основе акриловых пластмасс (бутакрила и АСТ-Т) были определены следующие необходимые физические характеристики:  Восстановление гидроцилиндров лесных машин 1/град, Тс=70о С, ЕП = 1,4*109 Н/м2,  Восстановление гидроцилиндров лесных машин Восстановление гидроцилиндров лесных машин

Для композиции на основе эпоксидной смолы ЭД-20 физические характеристики следующие:  Восстановление гидроцилиндров лесных машин 1/град, Тс = 70о С, ЕП = 1,4*109 Н/м2,  Восстановление гидроцилиндров лесных машин

Внутренние “замороженные” напряжения в полимерном покрытии при температуре 20о С составляют:



 Восстановление гидроцилиндров лесных машин



Гидроцилиндры с полимерными покрытиями по условиям работы могут находиться при температуре -60о С. Внутренние напряжения в полимерных покрытиях при этом будут составлять:



 Восстановление гидроцилиндров лесных машин



Надежность адгезионного соединения полимерного покрытия с металлом будет обеспечена при выполнении соотношения



 Восстановление гидроцилиндров лесных машин (4.14.)

В случае применения композиций на основе акриловых и эпоксидных смол имеем следующие данные:



19,3 МПа + 7 МПа > 18,0 МПа;

18,6 МПа + 7 МПа > 18,0 МПа,

т.е. при температуре -60о С отслоения полимерного покрытия на основе акриловых или эпоксидных смол от поверхности металла не произойдет.

4.5. Промышленные испытания износостойкости гидроцилиндров с полимерными покрытиями.

Испытания были проведены на ряде предприятий. Установлено, что допустимая величина износа покрытия без потери герметичности поршня составляет 0,2 мм.

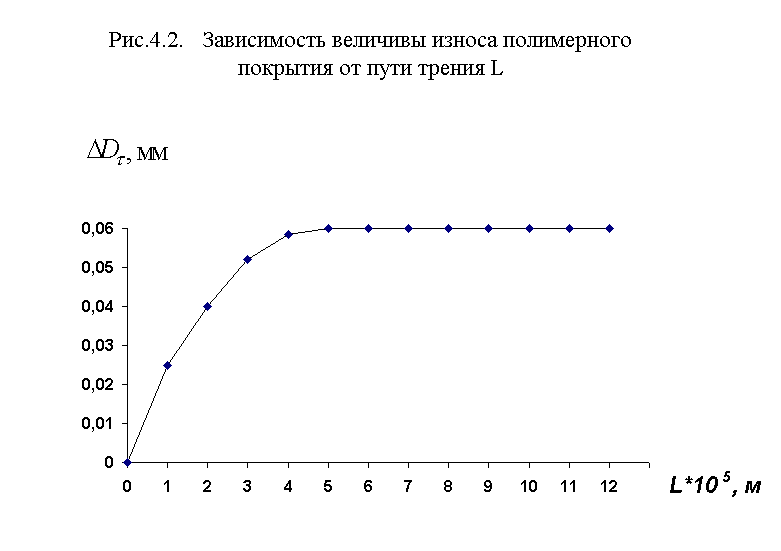

Зависимость износа покрытия от времени наработки изделия (пути трения), представленная на рис.4.2., аппроксимируется уравнением



 Восстановление гидроцилиндров лесных машин (4.15.)



где  Восстановление гидроцилиндров лесных машин - величина износа покрытия в исследуемый момент времени;

 Восстановление гидроцилиндров лесных машин- величина изменения диаметра цилиндра в режиме установившегося износа;

 Восстановление гидроцилиндров лесных машин - безразмерный коэффициент, выражающий интенсивность износа;

L - путь трения, м.

Значения исследуемых параметров следующие: при скорости 0,5 м/с  Восстановление гидроцилиндров лесных машин мм, - Восстановление гидроцилиндров лесных машин L*105 = 8-10 м.

Уравнение зависимости износа от времени наработки можно решить относительно пути трения и по допустимой величине износа цилиндра определить возможное время наработки.

 Восстановление гидроцилиндров лесных машин

Опыт эксплуатации гидроцилиндров с полимерными покрытиями показывает, что износостойкость покрытия не уступает износостойкости металлических поверхностей, а износостойкость резиновых уплотнителей увеличивается в 7-10 раз.

5. Проектирование участка восстановления гидроцилиндров.

5.1. Организация работ на участке.

Работа на участке может быть организована следующим образом. После мойки гидроцилиндры поступают на участок ремонта и испытания гидроцилиндров, где складываются в специальный контейнер для ожидания ремонта. Затем на стенде разборки, ремонта, сборки гидроцилиндры разбираются, проводится их дефектовка. В случае необходимости гидроцилиндры подвергают мелкому ремонту (замена уплотнительных колец и т.д.). При износе более допустимого штоки направляются на восстановление на соответствующие участки. Отремонтированные гидроцилиндры направляются на испытания, где они проходят проверку при работе под нагрузкой. В случае, если параметры не удовлетворяют техническим требованиям, цилиндры возвращаются для повторного ремонта. Если же параметры полностью удовлетворяют требованиям, гидроцилиндры направляются на склад отремонтированной продукции.

5.2. Расчет производственной площади участка ремонта гидроцилиндров.

Подбор оборудования и инвентаря.



Таблица 5.1.

N

п/п

Оборудование и инвентарь

Марка или модель

Кол-во

Требуемые размеры, мм

Площадь м2

1

2

3

4

5

6

1

Стенд для разборки и сборки гидроцилинд-ров



собс.изгот.

1



300 х 920



2,76

2

Моечная ванна

собс.изгот.

1

2500 х 1000

2,5

3

Дефектовоч-ный стол



собс.изгот.



1



2500 х 1000



2,5

4

Стенд для испытаний гидроцилиндров



КИ-4815М



1



1640 х 875



1,44

5

Контейнер для гидроцилинд-ров, ожидающих ремонта



собс.изгот.



1



2000 х 1000



2

6

Бункер для утильных деталей



Р-938



1



1500 х 1000



1,5

7

Верстак слесарный

ОРГ-1468-01-060А

2

1500 х 800

1,2

8

Приспособле-ние для заливки полимерного материала



собс.изгот.



1



1000 х 1000



1

9

Термошкаф



1

1000 х 1000

1

10

Шкаф для хранения материа-

ОРГ-1468-07-040

1

1000 х 500

0,5



лов и измерительного инструмента



11

Стеллаж для хранения деталей и зап. частей

ОРГ-1468-05-230А

1

1500 х 500

0,75

12

Ларь для песка

ОРГ-1468-03-320

1

500 х 500

0,25

13

Бункер для мусора

собс.изгот.

1

500 х 500

0,25

14

Ларь для обтирочного материала

ОРГ-1468-07-090А

1

1000 х 500

0,5



Итого:



20,65



Принимаем площадь, занятую оборудованием участка, 20 кв.м.

Площадь участка определяем по формуле:



F = C . Fo, (5.1.)



где С - коэффициент плотности оборудования, равен 5;

Fo - площадь, занимаемая оборудованием участка.



F = 20 . 5 = 100 м2.

Принимаем размеры участка 12,5 x 8 метров.

6. Энергетические затраты при осуществлении проекта.

Для того, чтобы определить количество потребляемой электроэнергии, необходимо сначала определить активную мощность токопотребителей по формуле:



Na = Kc . е Nуст, (6.1)

где: Kc - коэффициент спроса, учитывающий время работы токоприемников и их загрузку;

е Nуст - суммарная установленная мощность токопотребителей, кВт.



Na = 0,55 . 30 = 16,5 кВт.



Годовой расход электроэнергии для силового потребления определяют с учетом действительного годового фонда времени и коэффициента загрузки (по времени):



Nг1 = Nа. Фд . n . Кз, (6.2)



где: Фд - годовой действительный фонд времени работы токопотребителей для одной смены (равен 1802,69 часа);

n - число смен;

Кз - коэффициент загрузки токопотребителей по времени (принимаем 0,8).



Nг1 = 16,5 . 1802,69 . 1 . 0,8 = 23795,5 кВт.ч



По этой же формуле рассчитывают годовой расход электроэнергии на освещение участка. Освещается участок лампами типа ЛДЦ по 80 Вт каждая, мощность всех ламп составит:



39 . 80 = 3120 Вт.



Тогда годовой расход электроэнергии на освещение:



Nг2 = 3120 . 1802,69 . 1 = 5624,9 кВт.ч

Полный годовой расход электроэнергии по участку составит:



Nг = Nг1 + Nг2, (6.3)



Nг = 23795,5 + 5624,4 = 29419,9 кВт.ч



7. Охрана труда.

7.1. Состояние условий труда при стендовых испытаниях и ремонте гидроаппаратуры.

При исследовании гидроаппаратуры на специализированных стендах в ряде случаев возникают условия, неблагоприятные для исполнителей работ. Такие ситуации создаются из-за того, что при трансформации энергии в стендах имеют место шумы, а большая кинетическая энергия вращающихся и поступательно движущихся масс является первопричиной и источником создания неблагоприятных условий для обслуживающего персонала.

Опасности, имеющие место на рабочих местах, при исследовании и ремонте гидроаппаратуры, подразделяются на импульсные и аккумулятивные.

Источниками импульсных опасностей являются подвижные массы, потоки воздуха, газов и жидкостей, незаземленные источники электрической энергии, неправильное размещение оборудования на рабочем месте. Импульсная опасность, приводящая к травме, мгновенно реализуется в случайные моменты времени и может быть представлена дискретной случайной функцией производственного процесса.

Источниками аккумулятивных опасностей являются: повышенный шум, вибрация, загрязненность воздушной среды газами и парами. В результате действия этих факторов организм человека переутомляется, нарушается координация движений, притупляется реакция организма на внешние раздражители. Аккумулятивная опасность реализуется на протяжении всего производственного процесса, представляя его неприрывную функцию и приводит к повышенному утомлению и заболеваниям.



7.2. Анализ вредных и опасных факторов.

Таблица 7.1.

Анализ вредных и опасных факторов.

N

п/п

Рабочее место

Опасные и вредные факторы

Характеристика опасных и вредных факторов

1

2

3

4

1

Стенд разборки и сборки г/цилиндров

Шум

Шум как физиологическое явление представляет собой неблагоприятный фактор внешней среды и определяется как звуковой процесс, неблагоприятный для восприятия и мешающий работе и отдыху. По физической природе шум, создаваемый стендом, обусловлен процессами механического воздействия деталей.

2



Освещен-ность

Свет является естественным условием жизнедеятельности человека и играет большую роль в сохранении здоровья и высокой работоспособности. Недостаточная освещенность требует не только постоянного напряжения глаз, что приводит к переутомлению и снижению работоспособности, но также может привести к тому, что будут незамечены некоторые изменения в работе стенда.

3



Опасность травмирова-ния вращающимися частями привода стенда

При работе стенда вращающейся его частью является ремонтирующийся гидроцилиндр, поэтому существует опасность травмирования вращающимися частями стенда при его работе.

4



Опасность травмирова-ния при работе с подъемными механизмами

При работе гидроцилиндры подаются к рабочему месту краном-балкой и краном-укосиной, поэтому может возникнуть аварийная ситуация вследствие обрыва троса, неправильного крепления груза и другими факторами, связанными



с эксплуатацией подъемно-транспортного оборудования.

5



Пожароопас-ность

В ходе разборки, ремонта, сборки и испытания гидроцилиндров используется горюче-смазочные материалы. При разборке гидроцилиндров оставшееся в гильзах масло может быть разлито, и при небрежном отношении к мерам пожарной безопасности могут привести к возникновению пожара.

6



Опасность поражения электричес-ким током

В своем устройстве стенд имеет электрооборудование, необходимое для его функционирования, поэтому наличие электрооборудования и токоведущих частей при неправильной эксплуатации и несоблюдении правил техники безопасности электроустановок может привести к поражению обслуживающего персонала электрическим током.



7.3. Требования нормативно-технической документации по охране труда.

Таблица 7.2.

Требования нормативно-технической документации по охране труда.

N

п/п

Требования

Нормативный

документ

1

2

3

1

Рабочее место, его оборудование и оснащение, применяемые в соответствии с характером работы, должны обеспечивать безопасность, охрану здоровья и работоспособность работающих

ГОСТ 12.2.061-81.

Оборудование

2

Шум на рабочем месте не должен превышать 80 дБА.

ГОСТ 12.1.003-83.

Шум. Общие требования безопасности.

3

Производственное оборудование должно иметь встроенное устройство для удаления выделяющихся в процессе работы вредных веществ непосредственно от места их образования и скопления.

ГОСТ 12.2.003-74.

4

Искусственное освещение в производственных помещениях должно устаиваться с лампами накаливания или люминисцентными лампами в виде общего освещения с равномерным или локализованным размещением светильников и комбинированного (общего и местного). Применение одного местного освещения не допускается. Норма освещенности рабочего места должна составлять при общем освещении 300 лк.

СНиП II-4-79

5

Приводные части стенда, а также передачи, к которым возможен доступ людей, должны быть ограждены.

ГОСТ 12.2.002-80.

Ограждения. Общие требования.

6

Движущиеся и вращающиеся элементы оборудования, к которым возможен доступ обслуживающего персонала, должны быть ограждены со всех сторон и по всей длине, независимо от высоты расположения и скорости движения.

ГОСТ 12.2.027-80.

Оборудование гаражное и авторемонтное.

7

Органы управления, связанные с определенной последовательностью их применения, должны группироваться таким образом, чтобы действия работающего осуществлялись слева направо и сверху вниз.

ГОСТ 12.2.064-81.

Органы управления производственным оборудованием.

8

В конструкциях органов управления, предназначенных для включения оборудования, должны быть предусмотрены средства защиты от случайного включения.

ГОСТ 12.2.027-80.

9

Электрическая схема стенда должна исключать возможность его самопроизвольное включение/выключение.

ГОСТ 12.2.007-75.

Изделия электротехнические. Общие требования.

10

Каждая электрическая машина должна иметь элемент заземления.

- // - // - // - // - // - // -

11

Рабочее место около стенда должно быть оснащено стендом со схемой строповки гидроцилиндров.

ГОСТ 12.3.009-76.

Погрузочно-разгрузочные работы. Общие требования.

7.4. Мероприятия по защите работающих от опасных и вредных факторов.

Для того, чтобы уменьшить или исключить вообще влияние опасных и вредных факторов на человека необходим целый комплекс мер по охране труда.



Методы борьбы с шумом.



Одним из методов борьбы с шумом является применение звукопоглощающих материалов для облицовки стен, потолков и полов производственных помещений.

В качестве оперативного способа профилактики вредного воздействия шума на работающих целесообразно использовать средства индивидуальной защиты, в частности потивошумные наушники, Наушники снижают уровень звукового давления от 3 до 36 дБ.



Устройство освещения.



При проведении стендовых испытаний и работ важную роль играет рациональное освещение, позволяющее следить за объектом, за работой приборов. Это может обеспечить применение совмещенного освещения: естественного (бокового) и искусственного (комбинированного). Для общего освещения используют газоразрядные лампы низкого давления, а именно, люминисцентные типа ЛДЦ. Для местного освещения пульта управления стенда применяются лампы накаливания. При пользовании источниками искусственного освещения, чтобы исключить слепящее действие света, которое способствует быстрому утомлению глаз, необходимо применять светильники. Избегая контрастных и резких раздражительных тонов, необходимо правильно подобрать окраску стен помещения.

Для того, чтобы рассчитать общее искусственное освещение участка, сначала необходимо выбрать тип ламп.

Выбираю лампы типа ЛДЦ со светильником ОД. Количество ламп, необходимых для освещения, рассчитывается по формуле:



 Восстановление гидроцилиндров лесных машин, (7.1.) Восстановление гидроцилиндров лесных машин Восстановление гидроцилиндров лесных машин



где ЕН - нормируемое (требуемое) освещение, лк;

S - площадь помещения, м2;

К - коэффициент запаса (для ламп ЛДЦ К=1,5);

Z - коэффициент неравномерности освещения (для ламп

типа ЛДЦ Z=1,1);

Фл - световой поток ламп равен 3200 лм;

 Восстановление гидроцилиндров лесных машин - коэффициент использования светового потока.

Для отыскания  Восстановление гидроцилиндров лесных машин нужно найти индекс помещения i:



 Восстановление гидроцилиндров лесных машин, (7.2.)



где Нр - расчетная высота подвески светильника;

L и B - соответственно длина и ширина помещения.



 Восстановление гидроцилиндров лесных машин



Находим значение  Восстановление гидроцилиндров лесных машин



 Восстановление гидроцилиндров лесных машин шт.



Предотвращение возникновения пожара.



Необходимо строгое выполнение требований безопасности при хранении и использовании горюче-смазочных материалов.

Необходимо оборудовать противопожарный щит средствами пожаротушения.

На рабочем месте запрещается пользоваться открытым огнем и курить.

Обтирочный материал хранить только в металлических закрытых ящиках.



Мероприятия по защите от поражения электрическим током.



Для предотвращения возможности поражения электрическим током все металлические нетоковедущие части электрооборудования, а также металлические конструкции стенда, которые могут оказаться под напряжением вследствие повреждения изоляции, должны быть надежно заземлены.

Защита электродвигателя и питающего его кабеля от тока короткого замыкания и перегрузок должна осуществляться автоматами, установленными на станции управления.

На полу, у пульта управления стендом, для электробезопасности необходим резиновый коврик.

Тип, кинематическое исполнение и степень защиты электрооборудования должны соответствовать номинальному напряжению, характеру его работы и условиям окружающей среды.

Вся аппаратура открытого исполнения (рубильники, предохранители и т.д.) должна быть установлена в закрывающихся на замок металлических конструкциях или иметь предупреждающие надписи и знаки.



Мероприятия по защите работающих при погрузочно-разгрузочных работах.



Перед пользованием стропами и цепями для транспортировки гидроцилиндров необходимо проверить их состояние и в случае необходимости заменить.

Следить за тем, чтобы под грузом не было людей и груз не перемещался под рабочими местами по пути транспортировки груза.

Строповку груза производить согласно схемы строповки.

7.5. Техника безопасности.

7.5.1. Общие требования.

Стенд должен быть заземлен.

Не допускаются к управлению стендом лица, не прошедшие обучение и не аттестованные по профессии стропальщика и станочника, а также лица, моложе 18 лет.

Запрещается разборка и ремонт гидросистемы, находящейся под давлением.

Запрещается работа на неисправном гидроприводе, при неисправном манометре, а также на не рекомендуемой жидкости.

При испытании гидроцилиндров обязательно пользоваться защитным экраном и сигнальной лампой.

7.5.2. Требования перед началом работы.

Перед началом работы рабочий обязан осмотреть и проверить техническое состояние узлов и деталей стенда и убедиться в их исправности.

Проверке на исправность и надежность подлежат:

- ограждения и защитные кожухи вращающихся узлов стенда, а также их крепление;

- электрические кабели и провода;

- заземление стенда;

- трубопроводы и соединения гидросистемы;

- освещение рабочего места;

- система управления стендом.

Работать на стенде, имеющем неисправности, запрещается.

Необходимо убедиться в наличии на рабочем месте средств индивидуальной защиты, средств пожаротушения и средств оказания первой медицинской помощи.

7.5.3. Требования во время работы.

При появлении во время работы стенда посторонних шумов, стуков и т.д. необходимо отключить стенд и проверить откуда исходят данные признаки неисправности.

Во время работы стенда запрещается:

- отвлекаться от выполнения прямых обязанностей;

- выходить из помещения при работающем стенде;

- передавать управление стендом лицам, не имеющим на это разрешение.

При прекращении подачи электроэнергии рабочий должен отключить стенд от сети.

7.5.4. Требования по окончании работ.

По окончании работ рабочий обязан:

- выключить стенд и провести его уборку;

- сделать необходимые записи в журнале приема и сдачи смены.

7.5.5. Требования в аварийной ситуации.

При возникновении аварийной ситуации рабочий обязан отключить стенд от сети и сообщить об этом своему непосредственному руководителю.



Заключение

На основании выполненной работы можно сделать следующие выводы:

Предлагаемая технология ремонта гидроцилиндров позволит существенно упростить технологию ремонта гидроцилиндров, снизить себестоимость ремонта, значительно понизить размер капиталовложений, и при этом: увеличить ресурс гидроцилиндров, почти полностью исключить выбраковку гильз, увеличить ресурс резиновых уплотнений в 7-10 раз.

Конструкция разработанного стенда для разборки и сборки гидроцилиндров позволяет механизировать отвинчивание и завинчивание крышек гидроцилиндров, что позволит снизить трудозатраты на эту операцию и уменьшить производственный травматизм.

Таким образом задачу дипломного проекта, состоящую в том, чтобы показать перспективность использования данного метода на предприятиях лесопромышленного комплекса, можно считать выполненной.



No Image
No Image No Image No Image


No Image
Все права защищены © 2010
No Image
